當您向ChatGPT提問，或利用AI繪圖軟體生成一張精美圖片時，背後是資料中心裡數以萬計的資料封包，正以接近光速的速度在伺服器之間瘋狂奔跑。這場席捲全球的AI革命，其賴以運作的「資訊高速公路」，正由一種僅有手掌大小、卻極其精密的關鍵元件——光通訊模組（Optical Transceiver）——所鋪設而成。這個過去在科技產業中相對低調的領域，如今已成為AI基礎設施中最炙手可熱的賽道。為何這個小小的元件如此關鍵？在這場由AI掀起的軍備競賽中，全球的權力格局正在如何洗牌？對於身處半導體製造核心的台灣，這又意味著什麼樣的機會與挑戰？本文將深入剖析這場光速競賽背後的商業動態與未來趨勢。
AI的心臟地帶：為何光通訊模組是兵家必爭之地？
要理解光通訊模組的重要性，我們必須先了解AI資料中心的運作模式。傳統的資料中心或許能應付網頁瀏覽或影音串流，但AI運算，特別是大型語言模型的訓練，對資料傳輸速度與頻寬的要求，是截然不同的數量級。
從銅線到光纖：資料傳輸的演進瓶頸
過去，伺服器之間的連接主要依賴銅線電纜。這好比一個城市的交通網絡，早期依靠的是普通的地方道路。然而，當AI運算的需求呈指數級增長時，就相當於城市裡瞬間湧入數百萬輛汽車，原有的道路系統立刻癱瘓。銅線傳輸有其物理極限，隨著距離增加和速度提升，訊號衰減與失真會變得非常嚴重。

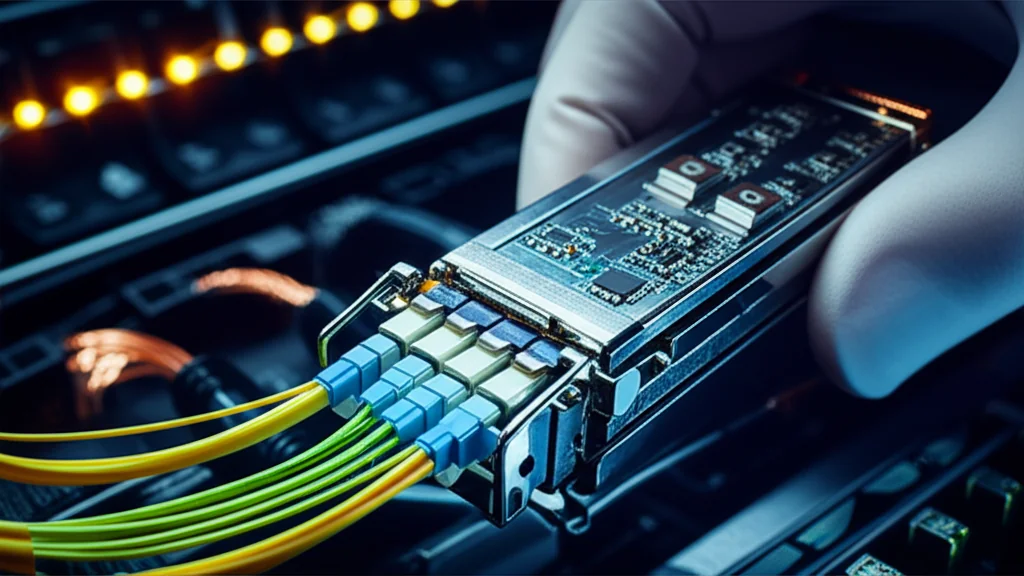

這時，光纖的角色就凸顯出來。光通訊模組的核心任務，就是扮演「光電轉換」的翻譯官。它能將伺服器晶片輸出的電子訊號，轉換成光訊號，注入光纖中進行高速傳輸；在接收端，再將光訊號還原成電子訊號。這個過程，相當於將城市交通系統從地方道路，直接升級為不受紅綠燈限制、貫穿全城的高速鐵路網。隨著AI模型日益複雜，資料中心內部需要連接的GPU（圖形處理器）數量也從數千個躍升至數萬個，光通訊模組成為了唯一能滿足這種超高頻寬、超低延遲需求的解決方案。
GPU越多，光的需求越大
這場技術升級的主要推手，正是Nvidia這樣的AI晶片巨頭。Nvidia最新一代的Blackwell架構GPU平台，大幅提升了單一晶片的運算能力，同時也極度擴大了GPU叢集（Cluster）的規模。為了讓數萬個GPU能像一個超級大腦般協同工作，它們之間必須有極其順暢的溝通管道。Nvidia的NVLink技術正是為此而生，而承載這些海量資料流動的物理載體，就是800G、甚至1.6T（即每秒傳輸1.6兆位元）等級的超高速光通訊模組。
簡單來說，資料中心採購的Nvidia GPU越多，就需要越多的光通訊模組來進行互連。市場普遍估計，一個Nvidia GB200 NVL72伺服器機櫃，就需要數百個800G或1.6T光通訊模組。當亞馬遜、Google、Meta這些雲端服務巨擘（Cloud Service Providers）動輒採購數萬個GPU時，對光通訊模組的需求也隨之引爆，使其從一個穩健增長的零組件市場，搖身一變成為兵家必爭的戰略物資。
龍頭爭霸：中國雙雄如何稱霸全球市場？
在這波由AI驅動的光通訊模組浪潮中，最令人矚目的，是兩家中國企業——中際旭創（Innolight）與新易盛（Eoptolink）——以驚人的速度崛起，幾乎囊括了全球高速光通訊模組市場的主導地位。
中際旭創 (Innolight)：規模與速度的王者
中際旭創是目前全球光通訊模組產業的絕對龍頭。根據市場研究機構Yole Développement的資料，在最關鍵的800G光模組市場中，中際旭創的市佔率已超過50%，呈現一家獨大的局面。它的成功秘訣在於兩點：敏銳的市場嗅覺與強大的量產執行力。早在AI需求爆發前，中際旭創就與Google等北美雲端巨頭建立了深厚的合作關係，精準掌握了客戶的技術藍圖與需求時程。當市場從400G轉向800G時，它憑藉著優異的研發整合與產能擴張能力，成為全球第一家能夠大規模穩定供貨800G產品的廠商，成功抓住了時間點，甩開競爭對手。這種緊跟客戶腳步、快速迭代產品並迅速放大的能力，使其成為Nvidia、Google等巨頭在建構AI基礎設施時不可或缺的合作夥伴。
新易盛 (Eoptolink)：技術與利潤的黑馬
如果說中際旭創的優勢是規模，那麼新易盛則以其驚人的獲利能力與技術實力，成為市場上最耀眼的黑馬。在過去幾季的財報中，新易盛的毛利率與淨利率屢創新高，甚至超越了許多晶片設計公司，徹底顛覆了外界對於「通訊零組件製造商就是低毛利」的刻板印象。新易盛的成功，源於其在光學晶片設計與高密度封裝技術上的長期積累。這使其在生產高階產品時，不僅良率更高，成本控制也更為出色。在同樣追求高速的800G市場，新易盛以挑戰者的姿態，憑藉優異的產品性能與成本結構，迅速搶佔了相當大的市佔率，與中際旭創形成了雙雄鼎立的格局。這兩家中國企業的崛起，也反映了中國在全球高科技供應鏈中，正從單純的組裝代工，轉向掌握關鍵技術與高附加價值的環節。
他山之石：台日廠商的突圍之路
面對中國廠商的強勢崛起，身為全球科技產業重鎮的台灣與日本，其相關企業又該如何應對？它們的策略與機會點截然不同。
台灣供應鏈的機會點：從代工到關鍵技術
台灣在全球光通訊產業中同樣扮演著重要角色。例如，眾達-KY（Jentec）在高速光收發模組領域深耕已久，是直接的市場參與者。然而，若將視野拉高，台灣真正的殺手鐧在於其無可取代的半導體生態系。
未來的光通訊技術，正朝著「共同封裝光學」（Co-Packaged Optics, CPO）的方向發展。CPO技術是將光學元件與交換器晶片（ASIC）等電子晶片，直接封裝在同一個基板上。這好比將過去需要透過複雜纜線連接的CPU與記憶體，直接整合到一顆晶片上，能大幅降低功耗、縮短傳輸延遲，是後1.6T時代的必然趨勢。
而這，正是台灣的絕對優勢領域。CPO技術的核心，依賴兩大支柱：一是「矽光子」（Silicon Photonics）技術，即在矽晶圓上製造光學元件，這需要頂尖的半導體製程，台積電（TSMC）無疑是全球領導者；二是先進的封裝技術，需要將光學晶片與電子晶片進行異質整合，這正是日月光（ASE）等封測龍頭的強項。因此，當全球光通訊競賽進入下半場，競爭焦點從「模組組裝」轉向「晶片級整合」時，台灣的半導體產業鏈，將從目前的間接供應商，一躍成為掌握核心技術的關鍵賦能者。這也是台灣投資者在觀察此產業時，應著眼於整個價值鏈，而非僅僅單一模組廠的原因。
日本企業的堅持：深耕上游材料與元件
相較之下，日本企業如住友電工（Sumitomo Electric）、古河電工（Furukawa Electric）等，則採取了不同的競爭策略。它們並未在主流的插拔式模組（Pluggable Module）市場與中國廠商進行規模競賽，而是專注於更上游的關鍵材料與光學元件，例如高品質的光纖、雷射二極體（Laser Diode）與調變器等。這是一種「隱形冠軍」的策略，雖然不直接面對終端客戶，卻在全球供應鏈中佔據了難以替代的一環。日本企業憑藉其在材料科學與精密製造領域的深厚底蘊，持續為全球的光通訊模組廠提供著高效能的心臟零組件。
展望未來：1.6T時代與地緣政治的雙重變奏
展望未來，光通訊產業的發展將圍繞兩大主軸：技術升級的確定性與地緣政治的不確定性。
成長的可見度：2026年後的市場格局
目前市場的焦點集中在800G的普及與1.6T的導入，這部分的需求在未來2-3年內能見度極高。然而，更長遠的想像空間在於，光學互連技術可能從伺服器之間的「橫向擴展」（Scale-out）網路，進一步滲透到單一伺服器內部的「縱向擴展」（Scale-up）網路。也就是說，未來不僅伺服器機櫃之間用光纖，甚至伺服器內部不同晶片之間的連接，也可能由光來取代電。一旦這個趨勢成真，光通訊模組的市場規模將擴大數倍，為整個產業帶來全新的成長曲線。
泰國製造的背後：中美貿易戰的風險與對策
對於中際旭創與新易盛這類中國企業而言，最大的隱憂來自於中美地緣政治的風險。美國對中國科技產品加徵關稅的威脅始終存在。為了規避風險並滿足北美客戶的要求，這些龍頭企業已紛紛將主要產能轉移至泰國、越南等東南亞國家。這種「中國+1」的供應鏈布局，雖然短期內增加了資本支出，卻為其長期發展提供了保障。這也顯示，全球高科技供應鏈的重組已是不可逆的趨勢，企業必須具備跨國管理的彈性，才能在動盪的國際局勢中立於不敗之地。
總結而言，AI革命的本質，是一場資料處理與傳輸的革命。光通訊模組作為這場革命的基礎建設，其重要性只會與日俱增。當前市場由中國雙雄主導，它們憑藉著技術、速度與規模，抓住了AI爆發的第一波紅利。然而，隨著技術向著更深層次的晶片整合邁進，擁有全球最強半導體實力的台灣，將在下一代CPO技術浪潮中扮演核心角色。對於投資者而言，看懂光通訊產業，不僅是看到幾家公司的起落，更是洞察全球AI硬體競賽的底層邏輯，並從中發掘出橫跨不同技術節點的長期價值所在。
