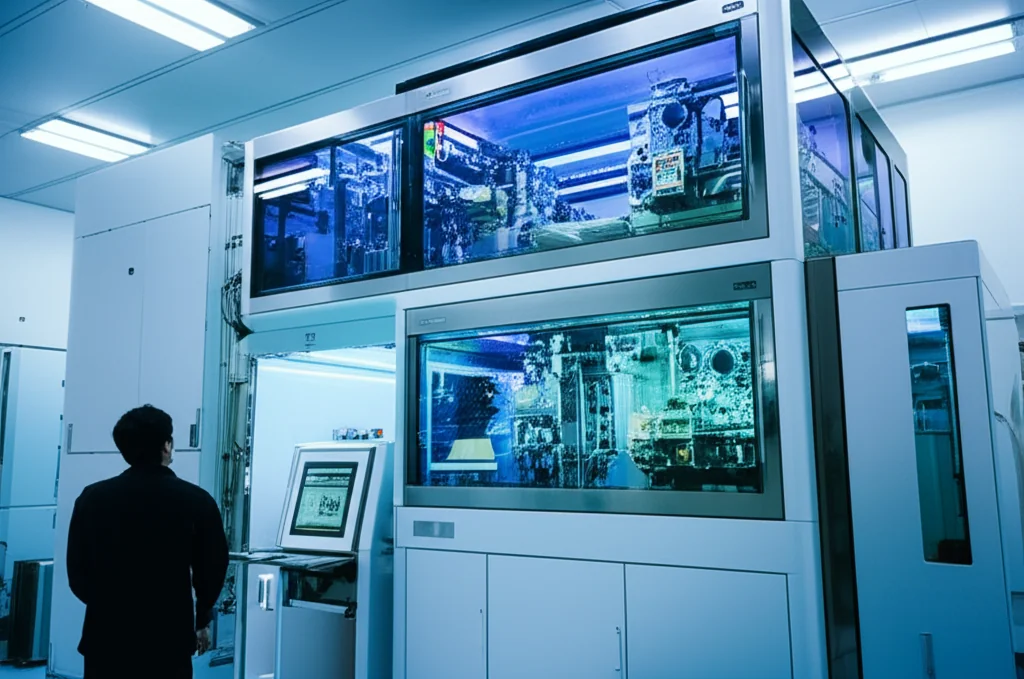

在半導體產業的版圖中，若說晶片是現代文明的基石，那麼微影設備（Lithography Machine）無疑就是雕刻這塊基石的唯一刻刀。當市場熱議一顆先進AI晶片的算力極限時，卻很少有人意識到，這一切的起點，都源於一台體積如同一輛雙層巴士、內部結構比瑞士名錶精密數萬倍、單價高達4億美元的超級裝備。這台被譽為「工業皇冠上的明珠」的機器，不僅定義了晶片製程的物理極限，更在全球地緣政治的棋盤上，成為決定國家科技實力的關鍵籌碼。它的演進史，是一部濃縮的科技戰爭史，見證了美國的開創、日本的精工崛起，以及最終由荷蘭公司ASML（艾司摩爾）奠定的絕對壟斷格局。然而，在這場全球性的技術競賽中，台灣不僅是最大的買家，更扮演著一個不可或缺、卻又常被低估的關鍵角色。本文將深入剖析微影設備的技術核心、產業霸權的更迭路徑，並揭示台灣在全球晶片生態系中的真實地位與未來挑戰。
晶片製造的「印鈔機」：為何一台機器價值4億美元？
要理解微影設備的價值，必須回到晶片製造的核心——在指甲蓋大小的矽晶圓上，蝕刻出數十億甚至上百億個比病毒還小的電晶體。微影，就是利用光將預先設計好的電路圖案，像拍照一樣「印」到塗滿光阻劑的晶圓上。這個過程需要重複數十次，每一次的精準度，都直接決定了晶片的效能、功耗與良率。根據最新的產業數據，微影設備在整個晶圓廠的資本支出中佔比高達24%，遠超蝕刻、薄膜沉積等其他關鍵設備，是名副其實的「價值之冠」。
微影的物理極限：瑞利判據下的競賽
微影技術的演進，始終圍繞著一道看似簡單的物理公式——瑞利判據（Rayleigh Criterion）：CD = k₁·λ/NA。這個公式定義了微影設備能夠實現的最小線寬（Critical Dimension, CD），其中包含三個核心變數：光源波長（λ）、投影物鏡的數值孔徑（NA），以及製程因子（k₁）。過去半個世紀，所有微影技術的突破，都是在這三個維度上展開的極限挑戰。
這就像攝影，想要拍出更清晰、細節更豐富的照片，你需要更好的光源（更短的波長λ）、一個更大的鏡頭光圈（更大的數值孔徑NA），以及更先進的沖洗與後製技術（更優化的製程因子k₁）。數值孔徑（NA）代表鏡頭收集光線的能力，NA值越大，解析度越高。然而，傳統的「乾式」微影，以空氣為介質，其NA值存在物理極限，大約在0.93左右，這使得解析度的提升遭遇了瓶頸。
從深紫外光到極紫外光：一場光的革命
縮短光源波長（λ）是提升解析度最直接的手段。微影設備的光源經歷了數代變革：
1. 汞燈時代（g-line/i-line）：早期微影設備使用波長為436奈米與365奈米的汞燈光源，足以應對微米級的製程需求，奠定了半導體產業的基礎。
2. 深紫外光（DUV）時代：進入1990年代，以日本廠商為主導，產業轉向波長更短的準分子雷射，先是氪氟雷射（KrF，248奈米），隨後是氬氟雷射（ArF，193奈米）。ArF光源的出現，將製程節點推進至65奈米，成為此後近二十年的主流技術。
3. 極紫外光（EUV）時代：當DUV技術逼近極限，業界將目光投向了波長僅有13.5奈米的極紫外光。EUV光的波長比DUV縮短了超過14倍，這是一次顛覆性的技術跨越。然而，EUV光會被包括空氣在內的幾乎所有物質吸收，這意味著整個光學系統必須在真空中運行，且不能使用傳統的玻璃透鏡，而必須依賴極其複雜的反射鏡系統。一台EUV微影設備包含超過10萬個精密零件，其光源系統需要用高功率雷射每秒五萬次精準擊中直徑僅30微米的錫滴，以產生足夠強度的EUV光。這項技術的難度之高，耗資之巨，最終僅有ASML一家公司成功實現了商業化量產。
霸主更迭史：從美日爭霸到荷蘭ASML的崛起
微影設備產業的歷史，是一部精彩的「權力的遊戲」，主導權歷經了從美國到日本，再到荷蘭的戲劇性轉移。
美國的開創與日本的精工時代：尼康與佳能的輝煌
作為半導體產業的發源地，美國的GCA與Perkin-Elmer等公司在1970年代率先開創了「投影式」與「步進式」微影設備的技術範式，奠定了現代微影設備的基礎架構。然而，進入1980年代，日本憑藉其在精密光學與機械領域的深厚積累，在國家級的「VLSI計畫」支持下，迅速崛起。
日本的尼康（Nikon）與佳能（Canon），這兩家全球知名的相機製造商，將其在鏡頭製造上的精工技藝完美應用於微影設備。它們不僅製造出效能穩定、精準度更高的投影物鏡，更與本土的DRAM記憶體產業（如東芝、NEC）緊密合作，形成了一個強大的產業生態系。在DUV時代的初期與中期，尼康幾乎是市場的代名詞，其市佔率一度超過50%，與佳能聯手佔據了全球七成以上的市場。當時的日本，如同今日的ASML，在全球半導體設備領域擁有絕對的話語權。
ASML的三級跳：台灣「浸潤式微影之父」的關鍵一役
誕生於1984年的ASML，最初只是荷蘭飛利浦公司的一個毫不起眼的小部門，相較於如日中天的尼康，其實力懸殊。然而，ASML憑藉三次關鍵的技術革命，實現了驚天逆轉。
第一次跳躍是「雙工件台（TWINSCAN）」技術。 在2000年，ASML革命性地推出雙工件台系統，讓一台機器可以在對一片晶圓進行曝光的同時，為下一片晶圓進行測量與對準。這個看似簡單的改變，卻將生產效率提升了超過35%，極大地降低了晶圓廠的單位生產成本，成為ASML挑戰日本霸權的利器。
第二次，也是最關鍵的一次跳躍，是「浸潤式（Immersion）微影技術」。 2000年代初，當193奈米的ArF微影技術遭遇解析度瓶頸時，業界走到了十字路口。以尼康為首的主流廠商選擇開發波長更短的157奈米光源，但這條路徑面臨著鏡頭材料與光阻劑等一系列難以克服的難題。
此時，一位來自台灣的科學家——時任台積電研發副總的林本堅博士（Burn J. Lin），提出了一個顛覆性的想法：在投影鏡頭與晶圓之間，填充折射率高於空氣的超純水（折射率約1.44）。這樣一來，193奈米的光波長在水中的等效波長就縮短為約134奈米（193/1.44），無需更換光源就能大幅提升解析度。這個想法在當時被認為是天方夜譚，但處於追趕者地位的ASML敏銳地抓住了這個機會，與台積電展開深度合作，全力投入研發。2007年，ASML成功推出全球首台商業化的浸潤式微影設備，一舉突破了技術瓶頸。這一役，不僅讓ASML的市佔率在同年超越尼康，登頂全球第一，更讓林本堅博士被譽為「浸潤式微影之父」，成為台灣科技實力影響全球產業走向的經典案例。
第三次跳躍，則是對EUV技術的獨家壟斷。 ASML早在1990年代末就開始布局EUV，並在Intel、三星與台積電等客戶的共同投資支持下，耗費近二十年時間，最終攻克了這項被認為是「不可能完成的任務」的技術，成為全球唯一能夠供應EUV微影設備的廠商，從而徹底鎖定了其在7奈米及以下先進製程中的絕對霸權。
垂直整合的護城河：併購與結盟打造的生態帝國
ASML的成功不僅僅是技術上的勝利，更是全球化供應鏈整合的典範。它深刻理解到，微影設備的複雜度已經遠超任何單一國家或企業的能力範圍。因此，它採取了一種開放式的整合策略：
- 併購核心技術：2013年，ASML收購了全球最大的DUV與EUV光源製造商——美國的Cymer公司，將「心臟」牢牢掌握在自己手中。2016年，它收購了台灣的電子束檢測龍頭漢微科（HMI），補強了在良率控制環節的關鍵能力。
- 深度綁定夥伴：ASML與德國的光學巨擘蔡司（Carl Zeiss）形成了長達數十年的戰略同盟。蔡司為ASML獨家供應EGUV系統中精準度要求達到皮米級（原子尺度的千分之一）的反射鏡系統。這種深度綁定，使得任何競爭對手都難以在短時間內複製其光學系統。
相比之下，日本企業如尼康與佳能，其供應鏈更多依賴國內的「經連會（Keiretsu）」體系。這種模式在過去確保了技術的穩定與內部的協同，但在全球化分工的浪潮中，反而限制了它們整合全球最頂尖資源的能力，最終在與ASML的平台化、生態化競爭中落於下風。
台灣在全球微影生態系中的關鍵角色
對於台灣的投資者與產業界而言，ASML的故事不僅僅是旁觀一場歐洲企業的崛起，因為台灣在其中扮演的角色遠比想像中更加重要。
不只是最大客戶：台積電如何塑造ASML的成功
台灣，特別是台積電，是ASML全球最大的客戶。根據ASML最新的財報數據，來自台灣地區的營收長期佔據其總營收的25%至40%。然而，台積電的角色絕非一個簡單的「買家」。從共同開發浸潤式微影技術，到率先導入EUV並共同解決其在量產中遇到的無數難題，台積電始終是ASML最前沿技術的「共同定義者」與「首席驗證官」。正是台積電對先進製程永不滿足的追求，以及其龐大的產能需求，為ASML的技術迭代提供了最寶貴的試驗場與最穩定的商業回報，形成了一種高度共生的戰略關係。
隱形冠軍：藏身ASML供應鏈的台灣力量
除了台積電，台灣還有一批「隱形冠軍」深度嵌入了ASML的全球供應鏈。例如，提供EUV光罩傳送盒（EUV Pod）的家登精密（Gudeng），其產品是保護昂貴EUV光罩不受微塵污染的關鍵。此外，帆宣（Marketech）等公司也為ASML提供關鍵的模組代工服務。在ASML收購漢微科之前，漢微科更是全球電子束檢測領域的絕對龍頭。這表明，台灣在全球最頂尖的半導體設備生態中，不僅僅是下游的應用端，更在上游的關鍵零組件與技術環節佔有一席之地。
新賽局的挑戰：地緣政治與中國的追趕
如今，微影設備已經超越了純粹的商業與技術範疇，成為地緣政治博弈的焦點。
美日荷的聯合圍堵與中國的「掐脖子」困境
近年來，以美國為首，聯合日本與荷蘭，對中國實施了嚴格的先進半導體設備出口管制。這項禁令不僅限制了最先進的EUV微影設備，更逐步將管制範圍擴大到部分高端的DUV浸潤式微影設備。這使得微影設備成為中國半導體產業發展中最為棘手的「掐脖子」環節。儘管中國在2023年大量採購了ASML的中低階DUV設備，使其一度成為ASML最大的單一市場，但這種在禁令生效前的「囤貨」行為，恰恰凸顯了其在自主可控上的焦慮與困境。
國產替代的漫漫長路：機會與現實的差距
面對外部封鎖，中國傾全國之力推動微影設備的「國產替代」。以上海微電子（SMEE）為代表的本土企業，在國家的「02專項」等計畫支持下，已經取得了初步進展，據報導已能生產適用於90奈米製程的ArF微影設備。然而，從90奈米到先進製程所需的7奈米EUV技術，中間存在著巨大的技術鴻溝。微影設備的難點不僅在於單一技術的突破，更在於光源、光學、精密機械、控制軟體等數十萬個零件的極致系統整合。這需要時間、龐大的資本投入，以及一個成熟開放的全球供應鏈支持，這條追趕之路註定漫長而艱辛。
結論：王座之上，誰主沉浮？
微影設備的故事，是關於物理極限、商業智慧與國家意志的交響曲。ASML的崛起，證明了在極端複雜的科技領域，專注、開放與與客戶的深度協同，是通往王座的唯一路徑。它所建立的，是一個由德國光學、美國光源、台灣應用與檢測，以及全球數百家供應商共同構成的、難以撼動的技術生態帝國。
對台灣而言，我們既是這個帝國的最大受益者，也深度參與了帝國的建設。從林本堅博士的靈光一閃，到台積電的鼎力支持，再到供應鏈中的隱形冠軍，台灣的產業實力在全球微影版圖中留下了深刻的烙印。然而，在美中科技戰日益激化的新格局下，身處產業鏈核心的台灣，也面臨著前所未有的地緣政治風險。未來，隨著ASML推出下一代高數值孔徑（High-NA）EUV微影設備，將製程技術推向2奈米以下的原子級別，這場圍繞著「光」的競賽將會更加激烈。如何在這場全球棋局中，繼續鞏固自身的關鍵地位，並在技術與政治的平衡木上走得更穩，將是台灣產業界必須深思的課題。
