當全球投資人的目光都聚焦在輝達（NVIDIA）的AI晶片如何改變世界，或台積電的先進製程又推進到哪個世代時，一個關鍵卻常被忽略的環節正在半導體產業鏈中扮演著日益重要的角色。那就是在晶片離開晶圓廠前，為其品質進行第一次「大體檢」的晶圓測試。如果沒有這道關卡，數十億美元的晶片投資可能因微小的瑕疵而付之一炬。在這個高技術、高資本的競技場中，來自台灣的精測電子（6510）正憑藉其核心技術，在全球AI浪潮中，試圖挑戰長期由美、日大廠主導的市場格局。從其最新的法人說明會中，我們不僅能窺見一家台灣企業的成長軌跡，更能洞悉整個半導體測試介面產業的未來走向。
拆解核心業務：探針卡究竟是什麼？為何AI晶片讓它如此重要？

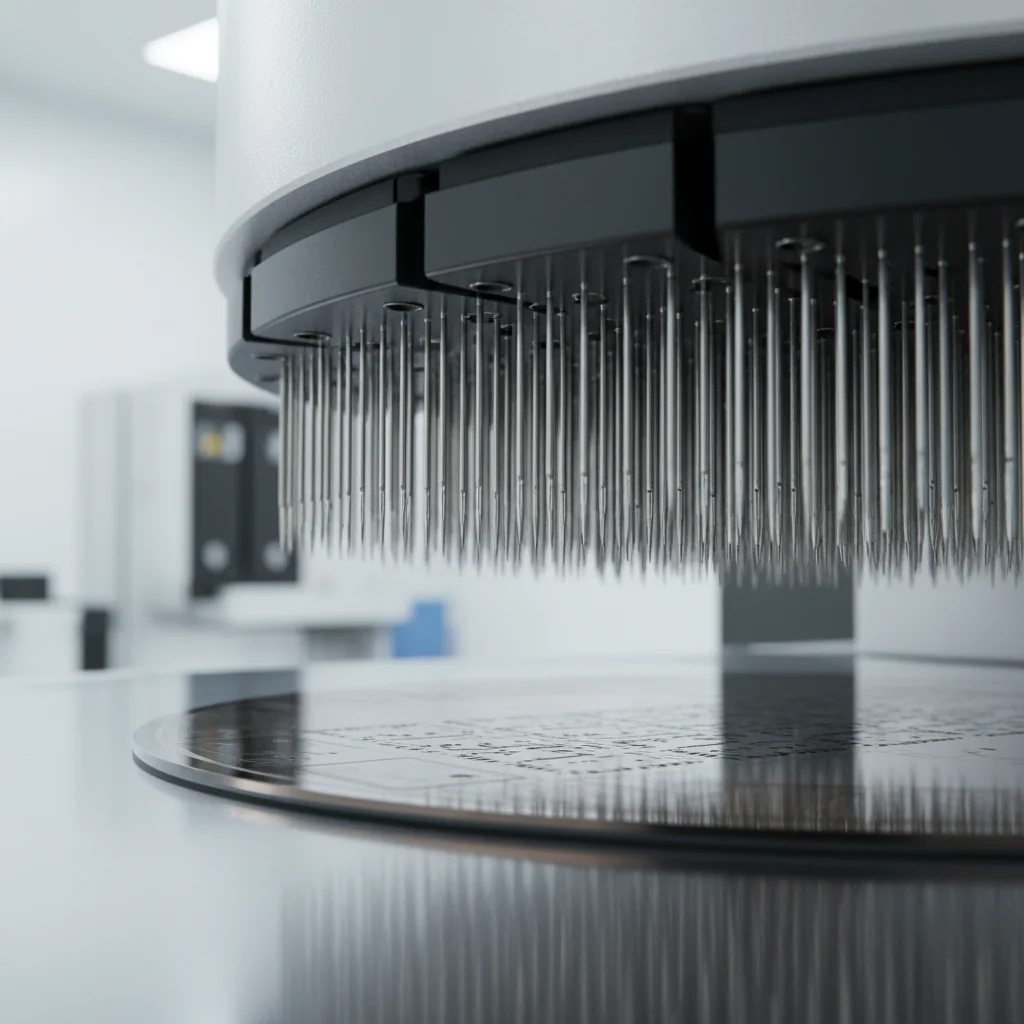

對於非產業內人士而言，「探針卡」（Probe Card）是個陌生的名詞。然而，它卻是半導體製造流程中不可或缺的「守門員」。我們可以將其想像成一個極度精密的「轉接頭」，上面佈滿了數以萬計、比髮絲還細的微機電（MEMS）探針。它的工作，就是在晶圓（Wafer）仍是完整一片、尚未切割成一顆顆獨立晶片之前，連接上測試機台，並讓每一根探針精準地接觸到晶圓上每個晶片的電子接點，通上電流與訊號，以檢測其功能是否正常、效能是否達標。這個過程稱為晶圓探測（Chip Probing, CP）。
從晶圓到晶片的第一道關卡
這個步驟至關重要，因為它能在製造初期就篩選出不良品，避免後續的封裝、測試等流程造成更多成本浪費。與之相關的還有IC測試板（Load Board），它主要用在晶片切割封裝完成後的成品測試（Final Test, FT）階段。精測的核心業務，正是圍繞在這兩大產品線，提供從前端晶圓測試到後端成品測試的全方位解決方案。
AI晶片的「大食量」挑戰：高腳數（High Pin Count）的物理極限
過去，消費性電子晶片如手機處理器（AP）或電源管理晶片（PMIC），其測試接點（也就是探針需要接觸的點，俗稱Pin）數量相對有限。然而，AI時代的來臨徹底改變了遊戲規則。用於高效能運算（HPC）的AI晶片和GPU，為了處理海量數據，其對外溝通的通道數量暴增，這直接導致測試所需的「腳數」（Pin Count）呈指數級增長。
根據精測法說會揭露的資訊，目前先進的AI晶片測試，單一晶片（DUT, Device Under Test）的腳數就可能超過20,000個，而一張探針卡為了提升測試效率，往往需要同時測試超過10顆晶片，使得整張探針卡的總腳數輕易就達到65,000支以上。這帶來了巨大的物理挑戰。
想像一下，要將超過六萬根細如牛毛的探針，在瞬間同時、均勻且穩定地壓向一片薄薄的晶圓，這股總推力可高達120公斤。在如此巨大的應力下，探針卡的結構基板（導版）會像被重物壓迫的木板一樣發生肉眼難見的彎曲變形。一旦變形量過大，不僅會導致探針無法精準接觸晶片接點，更嚴重的狀況是探針在內部機械結構中被卡住，造成整張價值不菲的探針卡報廢。
這正是精測技術含金量所在。透過優化的機構設計與材料選用，精測成功將其高腳數探針卡的導版最大變形量降低了39%，整卡變形量也下降了27%。這個看似微小的工程數據，卻是確保AI晶片測試良率與穩定性的關鍵，也是其能夠與國際大廠一較高下的技術護城河。
全球戰場掃描：美、日、台三強鼎立的探針卡賽局
根據市場研究機構預估，全球MEMS探針卡市場規模將從2025年的20億美元，穩步增長至2029年。在這個由AI驅動的高速成長賽道上，早已盤踞著各方勢力，形成美、日、台三強鼎立的競爭格局。
美國巨擘：技術與規模的領先者FormFactor
談到探針卡，就不能不提美國的FormFactor。作為全球市佔率最高的龍頭企業，FormFactor不僅在營收規模上遙遙領先，其深厚的研發實力與長期和英特爾等美國晶片巨頭的緊密合作關係，使其在技術演進上始終佔據主導地位。對台灣廠商而言，FormFactor就像是產業中的「洋基隊」，是所有挑戰者都必須仰望和超越的標竿。
日本軍團：精工細作的傳統強權
日本企業憑藉其在全球半導體材料與精密設備領域的傳統優勢，在探針卡市場同樣佔有重要地位。諸如Japan Electronic Materials（JEM）、Micronics Japan（MJC）等，都是產業界的佼佼者。它們以精湛的工藝和對品質的極致追求聞名。值得注意的是，精測在法說會中提到的策略合作夥伴Yokowo，正是一家在精密連接器領域享有盛譽的日本企業。精測與Yokowo的結盟，可以視為台灣的彈性與日本的精工相結合，共同應對市場挑戰的策略性佈局。
台灣雙雄：精測與旺矽的彈性與速度
在台灣，除了精測之外，旺矽（MPI Corp）也是探針卡領域的另一家指標性企業。相較於美、日巨頭，台灣廠商最大的競爭優勢在於「彈性」、「速度」以及與全球最先進晶圓代工生態系的「地理與合作緊密度」。精測在法說會中反覆強調其「All in house by AI」的營運模式，意味著從最上游的印刷電路板（PCB）/載板設計製造，到中游的探針組裝，再到最終的測試驗證，幾乎所有關鍵環節都在自家廠內完成。
這種高度垂直整合的模式，使其能夠大幅縮短產品開發與交貨時程。在分秒必爭的半導體產業，更快的交期意味著客戶的新晶片能更早上市，搶佔市場先機。這正是台灣企業在全球供應鏈中賴以生存並茁壯的核心競爭力。
精測的成長藍圖：從財務數據與營運策略看未來
檢視精測的營運實績與未來規劃，可以看出一家企業在順風時如何佈局長遠發展。
亮眼的財務成績單與理性的毛利展望
2025年第三季，精測繳出單季營收12.42億元、稅後每股盈餘（EPS）8.41元的亮眼成績。其中，毛利率高達56.2%，優於市場預期。這主要歸功於兩大因素：首先是產品組合優化，高毛利的探針卡業務（尤其來自HPC與手機AP的高階產品）佔比提升；其次是導入AI智慧製造，提升了生產效率。
然而，公司經營層並未因此過度樂觀，而是將長期毛利率目標設定在相對穩健的50%至55%區間。這背後的考量是，為了維持技術領先與分散風險，公司必須持續投入資源開發新產品線，例如傳聞中正在開發的預燒板（Burn-In Board），並積極投資於人才招募與留任計畫。在半導體人才極度稀缺的當下，對研發人員的投資是確保未來成長的必要之舉。
應用市場的雙引擎：HPC與手機AP並駕齊驅
從應用比重來看，精測的營收來源相當健康，高效能運算（HPC）與手機應用處理器（AP）各佔約三成，成為拉動公司成長的雙引擎。HPC的需求在AI伺服器持續擴建的趨勢下，成長動能明確。而佔探針卡業務近六成的手機AP，則顯示公司與主要手機晶片設計大廠的緊密關係。隨著2025年第四季手機AP晶片動能增強，有望為營運提供穩定支撐。
擴張與結盟：三廠產能與Yokowo的戰略合作
面對未來的市場需求，精測已著手規劃興建三廠。根據公司說法，新廠主要用於擴充PCB與載板產能，預計可增加一倍以上。這項前瞻性的投資，將為其「All in house」的垂直整合策略提供更強大的後盾。同時，與日本Yokowo的策略合作，不僅是單純的客戶與供應商關係，更是雙方在技術上的強強聯手，目標是共同開拓下一代MEMS探針卡的市場機會。
結論：在巨人的肩膀上，看見台灣利基型企業的突圍之路
綜合來看，精測的發展故事，是台灣眾多在全球供應鏈中扮演關鍵角色的「隱形冠軍」的一個縮影。它不追求成為像台積電那樣的巨無霸，而是在一個利基市場中，憑藉深厚的技術積累、高度的營運彈性，以及與產業生態系的緊密結合，成功地在全球舞台上與美、日等傳統強權分庭抗禮。
對於投資者而言，精測未來的觀察重點在於：第一，高腳數探針卡的技術演進與市場滲透率能否持續領先；第二，三廠的擴建進度與產能開出後，能否順利轉化為營收成長；第三，在DDR記憶體測試、預燒板等新產品線的開發能否取得突破，為公司注入新的成長動能。
AI的浪潮不僅僅是晶片設計公司的盛宴，它所帶動的漣漪效應，正為整個半導體產業鏈的各個環節帶來結構性的變革與機遇。像精測這樣的測試介面供應商，正是這場盛宴中，確保每一道菜餚都能完美上桌的關鍵品管大師。它們的突圍之路，也正是台灣科技實力在細分領域持續深化與進化的最佳證明。
